Dalam bidang seperti peralatan luar, automasi industri, kejuruteraan marin, dan kenderaan tenaga baharu, kebolehpercayaan sambungan elektrik sering menentukan hayat perkhidmatan keseluruhan sistem.Penyambung bulat kalis airdireka bentuk untuk menyelesaikan cabaran sambungan dalam persekitaran yang keras yang melibatkan kelembapan, habuk dan getaran. Ia lebih daripada sekadar "palam" - ia adalah penyelesaian kejuruteraan komprehensif yang menyepadukan pengedap, penguncian dan penghantaran isyarat.

Mengapa Memilih Pekeliling?

Dalam aplikasi kejuruteraan, kelebihan penyambung bulat berpunca daripada rasional semula jadi struktur geometrinya.

• Penggunaan ruang yang tinggi: Keratan rentas bulat membolehkan bilangan kenalan maksimum dalam jejak terkecil, membolehkan konfigurasi pin berketumpatan tinggi.

• Pelaksanaan pengedap mudah: Profil bulat, digabungkan dengan cincin O atau gasket, menghasilkan tekanan jejarian seragam, memastikan prestasi pengedap yang boleh dipercayai.

• Kekuatan mekanikal yang unggul: Perumah bulat mengagihkan tekanan secara sama rata, menawarkan hentaman dan rintangan getaran yang lebih baik daripada penyambung segi empat tepat. Mekanisme penguncian berulir dan bayonet menyediakan keselamatan mengawan yang lebih teguh.

Sebaliknya, penyambung standard bukan kalis air biasanya hanya sesuai untuk persekitaran dalaman yang kering. Tanpa struktur pengedap, ia terdedah kepada kegagalan akibat kemasukan air atau degradasi UV apabila terdedah di luar rumah.

Memahami Penarafan IP: Langkah Pertama dalam Pemilihan

"Kas Air" ialah konsep umum yang mesti dikira menggunakan penilaian IP (Perlindungan Ingress) dalam amalan kejuruteraan. Menurut piawaian IEC 60529, digit pertama selepas IP mewakili perlindungan habuk, dan digit kedua mewakili perlindungan air.

Nota Utama: Penarafan IP penyambung biasanya merujuk kepada keupayaan perlindungannya dalam keadaan berpasangan. Jika port peralatan terdedah untuk tempoh yang lama, penutup pelindung mesti dipasang; jika tidak, perlindungan terjejas.

Bahan dan Struktur Tentukan Jangka Hayat

Di luar penarafan IP, pemilihan bahan secara langsung mempengaruhi jangka hayat penyambung dalam persekitaran tertentu.

• Bahan Perumahan: Untuk kegunaan luar jangka panjang, bahan termoplastik (seperti polikarbonat dan PBT) disyorkan – ia ringan, tahan kakisan dan menawarkan rintangan UV (diperakui UL F1). Perumah logam (aloi aluminium, keluli tahan karat) sesuai di mana kekuatan mekanikal yang lebih tinggi atau perisai EMI diperlukan, dengan keluli tahan karat menjadi pilihan utama untuk persekitaran semburan garam marin.

• Mekanisme Mengunci:

• Penguncian Berulir: Paling boleh dipercayai, rintangan getaran yang sangat baik, sesuai untuk industri berat.

• Bayonet/Push-Pull Locking: Mendayakan pemasukan dan pengekstrakan pantas dengan maklum balas "klik" yang boleh didengar dengan jelas, menjimatkan masa pemasangan yang ketara, terutamanya sesuai untuk operasi overhed atau ruang terkurung.

• Sentuhan: Untuk memastikan kestabilan isyarat, sesentuh biasanya diperbuat daripada aloi kuprum dengan penyaduran emas untuk menahan pengoksidaan dan kakisan.

Pertimbangan Praktikal dalam Pemasangan dan Penyelenggaraan

Dalam pemasangan dan penyelenggaraan sebenar, perkara berikut secara langsung menentukan sama ada prestasi perlindungan penyambung direalisasikan sepenuhnya:

1. Elakkan ketegangan kabel: Jangan sekali-kali menarik kabel untuk mengawan atau menyahkawinkan penyambung. Ketegangan kabel boleh merosakkan struktur pengedap belakang, menyebabkan kegagalan penarafan IP. Pastikan pelepasan terikan yang mencukupi disediakan untuk kabel semasa pemasangan.

2. Ketatkan tangan sahaja: Kecuali port alat khas, semua operasi mengunci hendaklah dilakukan dengan tangan. Mengetatkan secara berlebihan dengan sepana atau alatan boleh merosakkan benang atau perumah.

3. Pemeriksaan biasa: Periksa secara berkala sama ada gelang pengedap sudah tua atau retak, dan sama ada sesentuh terhakis atau tercemar. Untuk port yang tidak digunakan untuk tempoh yang lama, tutupkannya dengan penutup pelindung.

Jenama dan Siri Arus Perdana di Pasaran

Bergantung pada keperluan aplikasi yang berbeza, rangkaian produk siri matang sudah tersedia di pasaran:

Amphenol: Siri X-Loknya menyokong penguncian tolak-tarik pantas, dan siri S-Code M12 memenuhi piawaian IEC 61076-2-111, menawarkan gred perlindungan IP67/IP68/IP69K, sesuai untuk automasi industri dan transit rel.

Omron: Siri XS5 (M12 SmartClick) menampilkan struktur penguncian dalaman yang inovatif yang menghalang kesesakan serpihan, menyokong penguncian pantas 1/8 pusingan dan digunakan secara meluas dalam senario automasi kilang seperti automotif, makanan dan minuman.

Bulgin: Siri 400nya menyediakan perlindungan IP68/IP69K, meliputi kuasa, data dan sambungan RF, sesuai untuk persekitaran yang keras seperti pemprosesan marin dan makanan.

Souriau - Eaton: Siri UTS menampilkan perumah plastik dengan pengunci bayonet 1/3 pusingan, dengan sesetengah model mengekalkan penarafan IP68 walaupun dalam keadaan tidak berpasangan, dan menyokong konfigurasi kuasa dan isyarat bercampur.

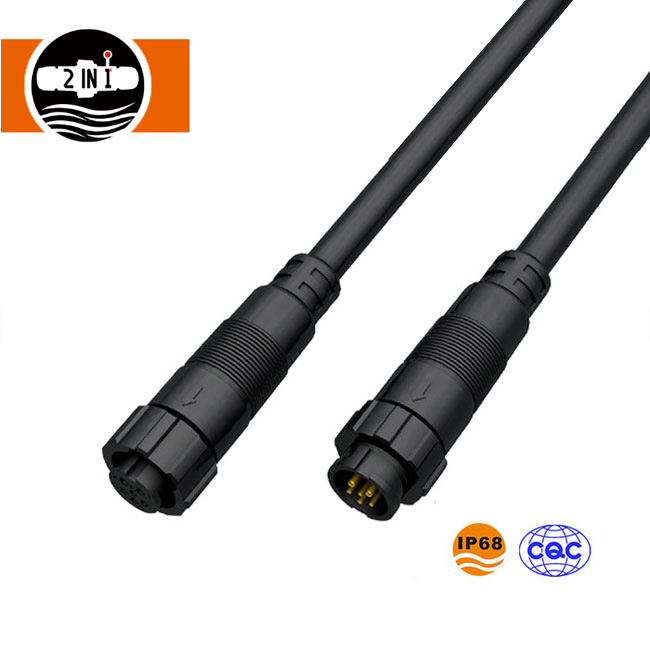

HuaYi-FaDa: Siri M26 menawarkan versi overmolded dan boleh tanggal, menyokong gred perlindungan IP68, menampilkan ciri kalis api, anti-pengoksidaan dan kakisan, sesuai untuk pencahayaan LED, peralatan pentas, grid pintar, tenaga suria dan peralatan automasi, dengan perkhidmatan tersuai tersedia termasuk panjang kabel dan pilihan warna perumahan.

Semua nama jenama dan model produk pihak ketiga yang disebut dalam artikel ini adalah hak milik pemilik masing-masing dan disediakan untuk tujuan rujukan sahaja.Teknologi HuaYi-FaDaialah pengeluar bebas dan tidak mempunyai kaitan dengan jenama yang disebutkan di atas melainkan dinyatakan sebaliknya.
